G508

商品名 G508
商品コード 1040950200
品番2 トランス
メーカー タムラ製作所
税込販売価格 お問合せ
税抜販売価格 お問合せ
在庫
生産完了につきご注文受け付けを終了致しました。
●データ電送用パルストランス
●プリント基板実装タイプ
●密閉タイプ
●最大平均出力(温度上昇40℃にて)
  500mW
●標準出力 150mW
●最大ピーク電圧 100V
●耐電圧 DC500V 1分間
●絶縁抵抗 DC500V 10000MΩ以上


品番  巻線比(±5%)
  (±5%)
Pri : Sec : Ter

1次インダクタンス
  μH (MIN.)

  1次ET積
 VμS (MIN.)

  立上り時間
 ns (MAX.)

 リーケージ
インダクタンス
  μH (MAX.)

 線間容量
pF (MAX.)


G508 1ct : 1ct 2000 16 8.2 0.8 37
   D.C.R.
   Ω(MAX)

Pri. Sec. Ter.
2.5 2.5 -

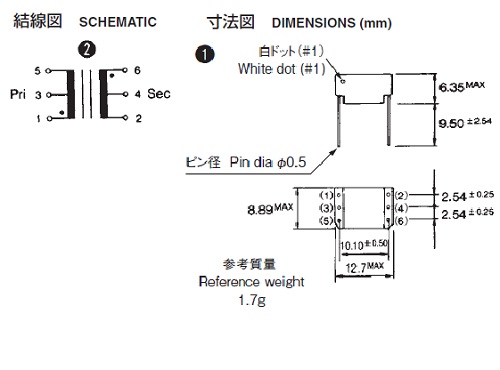

結線図

Schematic

寸法図

Dimensions
21
